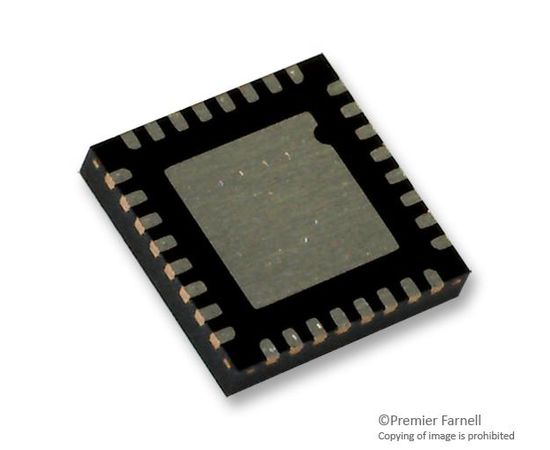

MAX2871ETJ+ (MAXIM INTEGRATED PRODUCTS)
ФАПЧ, синтезатор и ГУН, 6ГГц, 3В до 3.6В питание, TQFN-32
MAX2871ETJ+ является синтезатором/ГУН с дробным/целочисленным коэффициентом деления 23.5МГц - 6000МГц в 32-выводном корпуса TQFN. Это очень широкополосная ФАПЧ и интегрированным ГУН. Способен работать в дробном и целочисленном режимах. MAX2871 является высокопроизводительным синтезатором частоты, который способен синтезировать частоты от 23.5МГц до 6ГГц, сохраняя при этом превосходный фазовый шум и побочные характеристики в сочетании с внешним опорным генератором и петлевым фильтром. Обладает коэффициентами деления 1/2/4/8/16/32/64/128. Его широчайший диапазон частот достигается с помощью нескольких встроенных ГУН от 3000МГц до 6000МГц и выходных делителей от 1 до 128. Устройство также обеспечивает двойные дифференциальные выходные драйверы, которые могут быть независимо запрограммированы на выходную мощность от -1дБм до +8дБм. Управление MAX2871 осуществляется через 3-проводной последовательный интерфейс, и совместим с управляющей логикой 1.8В.
- Диапазон напряжения питания от 3В до 3.6В
- Диапазон рабочей температуры от -40°C до 85°C
- Выходные двоичные буферы / делители обеспечивают расширенный частотный диапазон
- Максимальная выходная мощность 5дБм и ми выходная мощность -4дБм (fRFOUT= 3000МГц)
- Высокоэффективный детектор фазовый частоты (PFD) и опорная частота уменьшают спектральный шум
- Детектор фазовой частоты до 140МГц и опорная частота до 210МГц
- Низкий, нормализованный, внутриполосный фазовый шум -230дБн/Гц, снижает уровень шума в системе
- Ручной или автоматический выбор ГУН позволяет быстро переключаться
- Сброс и регулировка выходной фазы позволяет синхронизировать несколько синтезаторов
- Встроенный температурный датчик с 7-битным АЦП обеспечивает оптимальный выбор ГУН
Области применения
Время и Расчет Времени
Количество Выводов:
32вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стиль Корпуса ФАПЧ:
TQFN
Тип ФАПЧ:
Синтезатор и ГУН
Частота:
6ГГц
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
