WG82574IT S LBAC (INTEL)
Ethernet контроллер, 1000 Мбит/с, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, 3 В, 3.6 В, QFN
WG82574IT S LBAC является компактным GbE контроллером малой мощности с полностью интегрированным портом Gigabit Ethernet MAC и PHY. 82574L использует архитектуру PCI Express* (PCIe*) и обеспечивает однопортовую реализацию в небольшом пространстве. Он может быть использован для настройки сервера и клиента в качестве конструкции LAN on Motherboard (LOM). Семейство 82574 может быть так же использовано во встроенных приложениях вроде дополнительных карт коммутации и сетевых устройств. Внешними интерфейсами на 82574 являются PCIe Rev. 1.1 (2.5ГГц) x1, MDI (Copper) стандартный IEEE 802.3 Ethernet интерфейс для 1000BASE-T, 100BASETX и 10BASE-T приложений (802.3, 802.3u и 802.3ab), NC-SI или SMBus подключение к MC и IEEE 1149.1 JTAG (учтите, что тестирование BSDL не поддерживается). Поддерживаемые фильтры MAC адреса вроде однопунктовых фильтров соответствия, многопунктовых фильтров, широкополосных фильтров и неизбирательного режима.
- Соответствует 1ГБ/с Ethernet 802.3
- Спецификации 802.3u 802.3ab
- Многоскоростной режим 10/100/1000Мб/с
- Полнодуплексный режим работы при 10/100/1000МБ/с
- Полудуплексный режим на 10/100МБ/с
- Поддержка регулирования расхода соответствует спецификации 802.3X
- Поддержка VLAN совместима со спецификацией 802.3q
- Настройка светодиодов для OEM LED дисплеев
- Статистика для управления и RMON
- MAC адрес обратной связи
- Главный интерфейс - PCIe интерфейс для чипсета
- NC-SI через RMII для удаленного управления ядром
- SMBus с расширенными возможностями
- Конфигурируемые данные приема и передачи FIFO, программируемые с шагом 1кБ
- Возможность сегментирования TCP, совместимая с особенностями NT 5.x TCP (TSO)
- Поддержка до 64КБ TSO (TSO v2)
- Фрагментированная разгрузка контрольной суммы UDP для повторной сборки пакета
- Поддержка разгрузки контрольной суммы IPv4 и IPv6 (прием, передача и TSO)
- Поддержка раздельного разъема
- Масштабирование стороны приема (RSS) с двумя аппаратными очередями приема
Области применения
Связь и Сеть
Предупреждения
Устройство чувствительное к ЭСР, необходимо принять надлежащие меры предосторожности при обращении с устройством.
Количество Выводов:
64вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
3В
Скорость Передачи Данных:
1000Мбит/с
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-

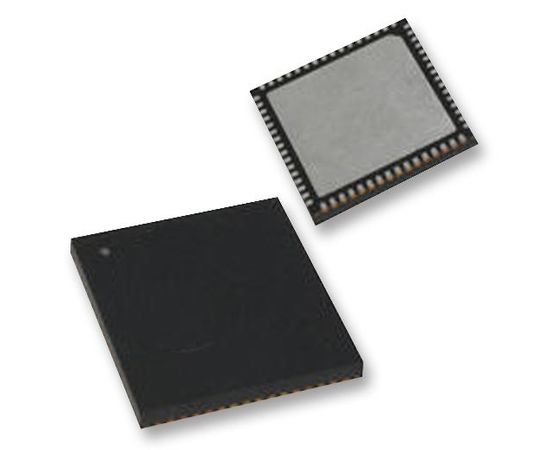

Стиль Корпуса ИС Контроллера:
QFN
Тип Ethernet:
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Тип Интерфейса ИС:
I2C, JTAG, PCI, SPI
SVHC (Особо Опасные Вещества):
To Be Advised
RoHS статус:
Да
