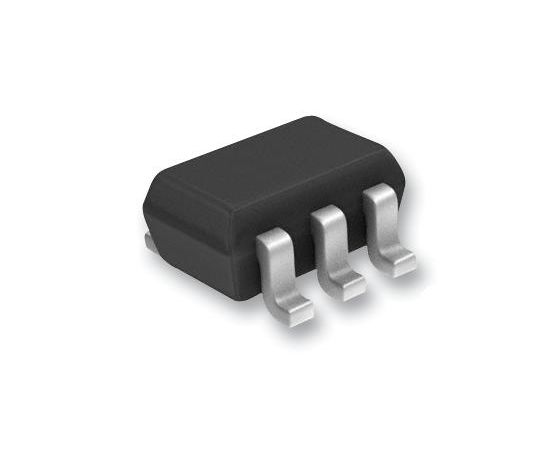

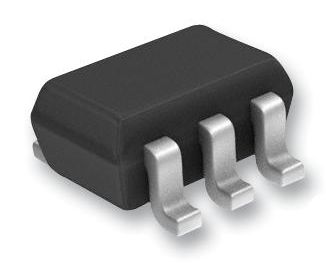

MGA-81563-BLKG (BROADCOM LIMITED)

MGA-81563-BLKG является РЧ усилителем 3В 14дБм, который работает в диапазоне частот от 0.1 до 6ГГц. Это простой в использовании GaAs MMIC усилитель, который обеспечивает отличные характеристики мощности и низкого шума. Выход усилителя согласован с 50Ом (лучше чем 2.1:1 VSWR) по всей полосе пропускания. Вход частично согласован с 50Ом (лучше чем 2.5:1 VSWR) с частотами ниже 4ГГц и полностью согласован с 50Ом (лучше чем 2.1:1 VSWR) выше 4ГГц. Простой индуктор может быть добавлен ко входу для улучшения согласования ниже 4ГГц. Усилитель позволяет работать в широком динамическом диапазоне путем обеспечения 2.7дБ NF совместно с выходом IP3 +27дБм. Схема использует современную технологию PHEMT с проверенной надежностью. Встроенные схемы позволяют работать от однополярного источника питания +3В, а резистивная обратная связь обеспечивает стабильность по всем частотам и температурам.
