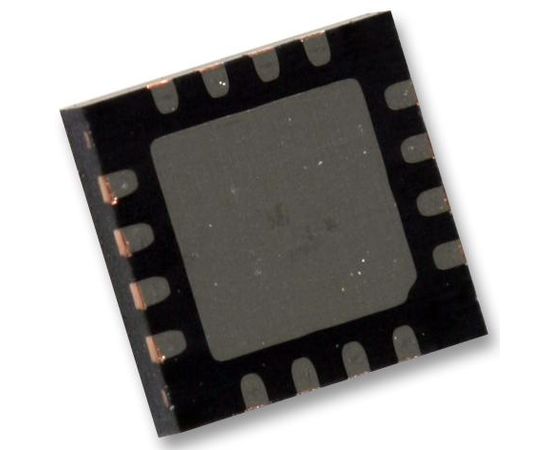

CC110LRGPR (TEXAS INSTRUMENTS)
РЧ приемопередатчик, 300МГц до 928МГц, 2FSK, 4FSK, GFSK, OOK, 600Кб/с, 1.8В до 3.6В, QFN-20
The CC110LRGPR is a value sub-1GHz RF Transceiver for the 300 to 348MHz, 387 to 464MHz and 779 to 928MHz frequency bands. The circuit is based on the popular CC1101 RF transceiver and RF performance characteristics are identical. The value line transceiver is integrated with a highly configurable baseband modem. The modem supports various modulation formats and has a configurable data rate up to 600kbps. The transceiver provides extensive hardware support for packet handling, data buffering and burst transmissions. The main operating parameters and the 64-byte receive and transmit FIFOs of transceiver can be controlled through a serial peripheral interface (SPI). In a typical system, the transceiver will be used together with a microcontroller and a few additional passive components.
- Flexible support for packet oriented systems
- On-chip support for sync word insertion, flexible packet length and automatic CRC calculation
- Completely on-chip frequency synthesizer
- No external filters or RF switch needed
- Green product and no Sb/Br
Области применения
Промышленное, Радиочастотная Связь, Автоматизация и Управление Процессами
Предупреждения
ESD sensitive device, take proper precaution while handling the device.
Выходная Мощность (дБм):
12дБм
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
928МГц
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
300МГц
Минимальное Напряжение Питания:
1.8В
Применения Радиочастотного Приемопередатчика:
Беспроводные Приложения ISM/SRD Полос Малой Мощности, Беспроводные Сигнализации и Охранные Системы
Принимаемый Ток:
14.7мА
РЧ / ПЧ Модуляция:
2FSK, 4FSK, GFSK, OOK
Скорость Передачи Данных:
600Кбит/с
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Радиочастотной Микросхемы:
QFN
Тип упаковки:
Разрезная лента
Ток Передачи:
33.6мА
Чувствительность дБм:
-116дБм
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
