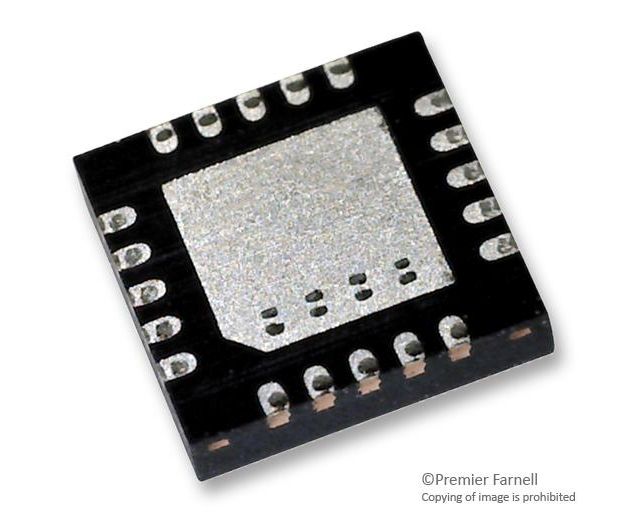

CC1101RGPR (TEXAS INSTRUMENTS)

F2422921
нет данных

РЧ приемопередатчик, суб-1ГГц, 2FSK, 4FSK, ASK, GFSK, MSK, OOK, 600Кб/с, 1.8В до 3.6В, QFN-20

Документация
Technical Data Sheet EN
Product Change Notice EN

БрендTEXAS INSTRUMENTS НаименованиеCC1101RGPR Цена заШтука (Поставляется на разрезной ленте) Страна производстваPhilippines СкладFarnell

РЧ приемопередатчик, суб-1ГГц, 2FSK, 4FSK, ASK, GFSK, MSK, OOK, 600Кб/с, 1.8В до 3.6В, QFN-20

The CC1101RGPR is a low-power Sub-1GHz RF Transceiver designed for very low-power wireless applications. The circuit is mainly intended for the ISM (Industrial, Scientific and Medical) and SRD (Short Range Device) frequency bands at 315, 433, 868 and 915MHz, but can easily be programmed for operation at other frequencies in the 300 to 348MHz, 387 to 464MHz and 779 to 928MHz bands. The RF transceiver is integrated with a highly configurable baseband modem. The modem supports various modulation formats and has a configurable data rate up to 600kbps. CC1101 provides extensive hardware support for packet handling, data buffering, burst transmissions, clear channel assessment, link quality indication and wake-on-radio. The main operating parameters and the 64byte transmit/receive FIFOs of CC1101 can be controlled via an SPI interface. In a typical system, the transceiver will be used together with a microcontroller and a few additional passive components.
  • Excellent receiver selectivity and blocking performance
  • Suitable for frequency hopping systems due to a fast settling
  • 75µs Settling time frequency synthesizer
  • Automatic Frequency Compensation (AFC) can be used to align the frequency synthesizer
  • Integrated analogue temperature sensor
  • Digital RSSI output
  • Programmable channel filter bandwidth
  • Programmable carrier sense (CS) indicator
  • Support for automatic Clear Channel Assessment (CCA) before transmitting
  • Optional automatic whitening and de-whitening of data
  • 200nA sleep mode current consumption
  • Wake-on-radio functionality for automatic low-power RX polling
  • Separate 64-byte RX and TX data FIFOs
  • Green product and no Sb/Br

Области применения

Беспроводное, Промышленное, Медицинское

Предупреждения

ESD sensitive device, take proper precaution while handling the device.
Выходная Мощность (дБм):
12дБм
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальная Частота:
-
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальная Частота:
-
Минимальное Напряжение Питания:
1.8В
Применения Радиочастотного Приемопередатчика:
Беспроводные Приложения ISM/SRD Полос Малой Мощности, Беспроводные Сигнализации и Охранные Системы
Принимаемый Ток:
14.7мА
РЧ / ПЧ Модуляция:
2FSK, 4FSK, ASK, GFSK, MSK, OOK
Скорость Передачи Данных:
600Кбит/с
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Радиочастотной Микросхемы:
QFN
Тип упаковки:
Разрезная лента
Ток Передачи:
33.6мА
Чувствительность дБм:
-116дБм
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
