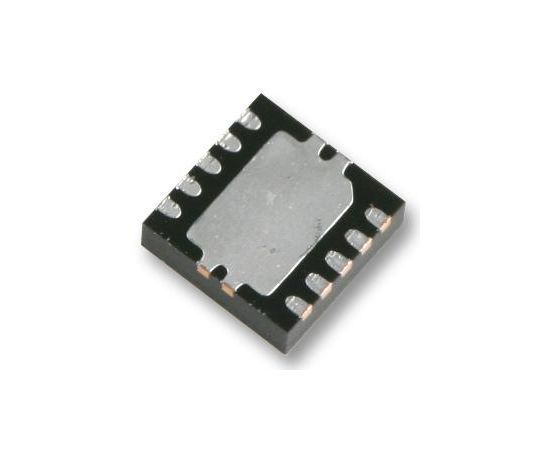

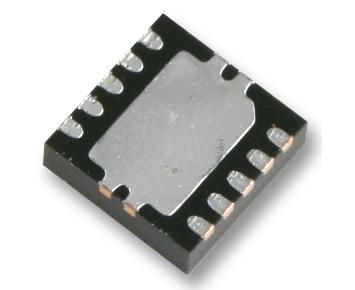

DAC7551IDRNTG4 (TEXAS INSTRUMENTS)

F1379267
нет данных

ЦАП, 12 бит, 500 Квыборок/с, Последовательный, 1.8В до 5.5В, 2.7В до 5.5В, SON, 12 вывод(-ов)

Документация
Technical Data Sheet EN

БрендTEXAS INSTRUMENTS НаименованиеDAC7551IDRNTG4 Цена заШтука (Поставляется на разрезной ленте) Страна производстваUnited States СкладFarnell

ЦАП, 12 бит, 500 Квыборок/с, Последовательный, 1.8В до 5.5В, 2.7В до 5.5В, SON, 12 вывод(-ов)

The DAC7551IDRNTG4 is an 1-channel 12-bit voltage-output Digital-to-analog Converter (DAC) with exceptional linearity and monotonicity and a proprietary architecture that minimizes glitch energy. The low-power DAC7551 operates from a single 2.7 to 5.5V supply. The DAC7551 output amplifiers can drive a 2kR, 200pF load rail-to-rail with 5µs settling time, the output range is set using an external voltage reference. The 3-wire serial interface operates at clock rates up to 50MHz and is compatible with SPI™, QSPI™, MICROWIRE™ and DSP interface standards. The part incorporates a power-on-reset circuit to ensure that the DAC output powers up to 0V and remains there until a valid write cycle to the device takes place. The part contains a power-down feature that reduces the current consumption of the device to under 2µA. Small size and low-power operation make the DAC7551 ideally suited for battery-operated, portable applications.
  • Relative accuracy (INL) - ±0.35LSB
  • Ultralow glitch energy - 0.1nV-s
  • Power-on reset to zero scale
  • Rail-to-rail voltage output
  • Settling time - 5µs maximum
  • SPI-compatible serial interface with Schmitt-trigger input - up to 50MHz
  • Daisy-chain capability
  • Asynchronous hardware clear to zero scale
  • Green product and no Sb/Br

Области применения

Автоматизация и Управление Процессами, Переносные Устройства, Считывание и Контрольно-измерительная Аппаратура

Диапазон Напряжения Питания:
1.8В до 5.5В, 2.7В до 5.5В
Интерфейс Данных:
3-проводной, Последовательный
Количество Выводов:
12вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
105°C
Минимальная Рабочая Температура:
-40°C
Разрешение (бит):
12бит
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса АЦП / ЦАП:
SON
Тип Входного Канала:
Последовательный
Тип упаковки:
Разрезная лента
Частота Выборки:
500Квыборок/с
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
