UC3846N (TEXAS INSTRUMENTS)

F1564893
нет данных

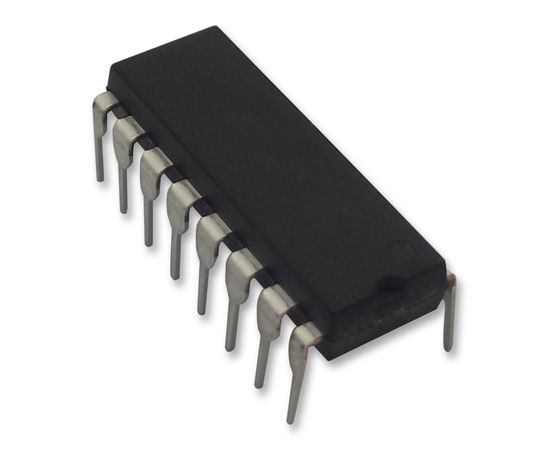

ШИМ контроллер, 8В-40В питание, 450кГц, 13.5В/500мА выход, DIP-16

Документация
Technical Data Sheet EN
  Simulation Model EN
Product Change Notice EN
CAD CadSoft_EAGLE EN

БрендTEXAS INSTRUMENTS НаименованиеUC3846N Цена заШтука Страна производстваMalaysia СкладFarnell

ШИМ контроллер, 8В-40В питание, 450кГц, 13.5В/500мА выход, DIP-16

UC3846N является ШИМ контроллером токового режима со всеми необходимыми функциями для реализации схемы управления с фиксированной частотой, сохраняя при этом минимальное количество внешних компонентов. Превосходную производительность этого метода можно измерить в улучшенной стабилизации линии, улучшенных характеристиках отклика нагрузки и более простом использовании управляющего контура. Преимущества топологии включают в себя встроенную возможность поимпульсного ограничения тока, автоматическую коррекцию симметрии для двухтактных преобразователей, и возможность параллельного подключения модулей питания, поддерживая равномерное распределение тока. Схема защиты включает в себя встроенную блокировку по недостаточному напряжению, программируемый предел тока и возможности плавного запуска. Также доступна функция отключения, которая может инициировать либо полное завершение работы с автоматическим перезапуском, либо отключение питания с защелкой. Другими функциями являются работа с полным за
  • Компенсация автоматической подачи
  • Поимпульсное программирование ограничения тока
  • Автоматическая коррекция симметрии в двухтактная конфигурация
  • Расширенные характеристики отклика нагрузки
  • Возможность параллельной работы для модульных систем питания
  • Дифференциальный токочувствительный усилитель с широким диапазоном синфазного режима
  • Подавление двойного импульса
  • Пиковое значение выходов 500мА
  • Опорный сигнал запрещенной зоны ±1%
  • Блокировка по недостаточному напряжению
  • Возможность мягкого запуска
  • Клемма отключения
  • «Зеленый» продукт, без наличия Sb/Br

Области применения

Управление Питанием

Входное Напряжение:
15В
Выходное Напряжение:
13.5В
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
70°C
Максимальное Напряжение Питания:
40В
Минимальная Рабочая Температура:
0°C
Минимальное Напряжение Питания:
7.7В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса ИС Контроллера:
PDIP
Частота:
500кГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
500мА
