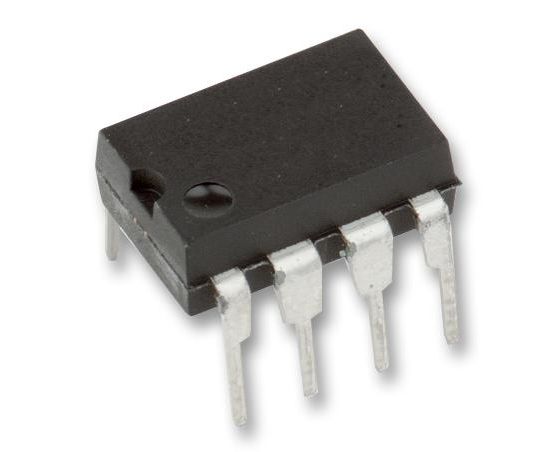

UC3845BN (STMICROELECTRONICS)
ШИМ контроллер, 25В-12В питание, 250кГц, 5В/200мА выход, DIP-8
The UC3845BN is a high performance current mode PWM Controller IC. It is provides the necessary features to implement off-line or DC-to-DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include a trimmed oscillator for precise duty cycle control under-voltage lockout featuring start-up current less than 0.5mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched operation, a PWM comparator which also provides current limit control and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N-channel MOSFETs is low in the off-state.
- Trimmed oscillator for precise frequency control
- Компенсация автоматической подачи
- ШИМ с защелкой для поциклового ограничения тока
- Источник опорного напряжения с внутренней подгонкой и блокировка по недостаточному напряжению
- Сильноточный столбик на выходе
- Блокировка питания при пониженном напряжении с гистерезисом
- Низкие токи запуска и рабочего режима
Области применения
Управление Питанием
Входное Напряжение:
15В
Выходное Напряжение:
5В
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
150°C
Максимальное Напряжение Питания:
25В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
12В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса ИС Контроллера:
DIP
Частота:
250кГц
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
200мА
