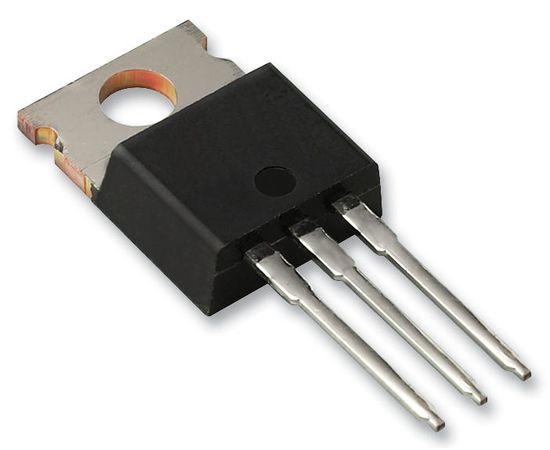

TOP227YN (POWER INTEGRATIONS)

F9921214
нет данных

ШИМ переключатель, 36В-36В питание, 100кГц, 700В/300мА выход, TO-220-3

Документация
Technical Data Sheet EN

БрендPOWER INTEGRATIONS НаименованиеTOP227YN Цена заШтука Страна производстваChina СкладFarnell

ШИМ переключатель, 36В-36В питание, 100кГц, 700В/300мА выход, TO-220-3

TOP227YN является оффлайн ШИМ переключателем TOPSwitch-II второго поколения в 3-выводном корпусе TO-220. Он является самым бюджетным переключателем с наименьшим количеством компонентов. Большое количество значительных усовершенствований схемы, которые снижают чувствительность к разводке платы и переходными процессами. Семейство TOPSwitch-II является более экономичным и обладает улучшениями по сравнению с первым поколением семейства TOPSwitch. Монолитная микросхема с тремя выводами включает в себя все необходимые функции для импульсной системы управления. TOP227YN обладает встроенными функциями перезапуска и ограничения тока. Работает с главной или оптической обратной связью. Простота схемы и средств разработки снижают время выхода на рынок. ШИМ переключатель использует топологии: обратноходовую, прямую повышающую и понижающую. Он содержит высоковольтный МОП-транзистор, ШИМ управление, защиту от ошибок и другие схемы управления на одном чипе КМОП.
  • Выходная мощность 150Вт при напряжении входа 100/115/230В AC и 90Вт в диапазоне от 85В до 265В AC
  • Выходная частота 100кГц
  • Цикл работы от 1.7% до 67%
  • Напряжение стока 36В
  • Конкурентный по цене с аналогами более 5Вт
  • Очень низкий уровень потерь AC/DC и эффективность до 90%
  • Тепловое отключение для защиты на системном уровне
  • Стабильная работа в прерывистом и непрерывном режимах проводимости
  • Лепестковое подключение для низких ЭМП
  • Диапазон рабочей температуры перехода от -40°C до 150°C

Области применения

Потребительская Электроника, Переносные Устройства, Аудио, Управление Питанием, Мультимедиа

Предупреждения

Не вставляйте данное устройство в подключенное гнездо во время тестирования. Емкость внешнего вывода CONTROL может быть заряжена и обладать высоким напряжением, что может привести к повреждению устройства.
Входное Напряжение:
265В
Выходное Напряжение:
700В
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
TOPSwitch-II Family
Максимальная Рабочая Температура:
150°C
Максимальное Напряжение Питания:
36В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
36В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса ИС Контроллера:
TO-220
Частота:
100кГц
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
300мА
