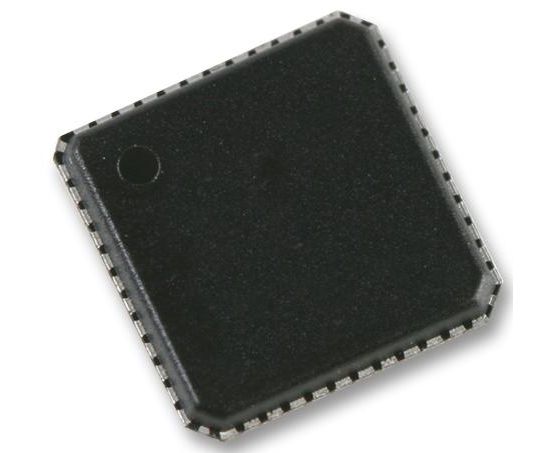

ADP5052ACPZ-R7 (ANALOG DEVICES)

F2334520
нет данных

ИС управления питанием, 5-канальный, четверной понижающий стабилизатор, 200мА LDO, 15В, LFCSP-48

Документация
Technical Data Sheet EN

БрендANALOG DEVICES НаименованиеADP5052ACPZ-R7 Цена заШтука Страна производстваChina СкладFarnell

ИС управления питанием, 5-канальный, четверной понижающий стабилизатор, 200мА LDO, 15В, LFCSP-48

The ADP5052ACPZ-R7 is a 5-channel Integrated Power Solution with quad buck regulators and 200mA LDO regulator that meets demanding performance and board space requirements. The device enables direct connection to high input voltages up to 15V with no preregulators. Channel 1 and Channel 2 integrate high-side power MOSFETs and low-side MOSFET drivers. External NFETs can be used in low-side power devices to achieve an efficiency optimized solution and deliver a programmable output current of 1.2, 2.5 or 4A. Combining channel 1 and channel 2 in a parallel configuration can provide a single output with up to 8A of current. Channel 3 and channel 4 integrate both high-side and low-side MOSFETs to deliver output current of 1.2A. The switching frequency can be programmed or synchronized to an external clock. This contains a precision enable pin on each channel for easy power-up sequencing or adjustable UVLO threshold.
  • Wide input voltage range (4.5 to 15V)
  • ±1.5% Output accuracy over full temperature range
  • 250kHz to 1.4MHz Adjustable switching frequency
  • Adjustable/fixed output options via factory fuse
  • Power regulation
  • Single 8A output (channel 1 and channel 2 operated in parallel)
  • Precision enable with 0.8V accurate threshold
  • Active output discharge switch
  • FPWM or automatic PWM/PSM mode selection
  • Frequency synchronization input or output
  • Power-good flag on selected channels
  • UVLO, OCP and TSD protection

Области применения

Обработка Сигнала, Охрана, Медицинское

Предупреждения

ESD sensitive device, take proper precaution while handling the device.
Кол-во Стабилизаторов с Падением Напряжения:
1
Количество Выводов:
48вывод(-ов)
Количество Понижающих DC - DC Преобразователей:
4
Количество Стабилизированных Выходов:
5
Корпус Цифровой ИС:
LFCSP
Линейка Продукции:
ADP5052 Series
Максимальная Рабочая Температура:
125°C
Минимальная Рабочая Температура:
-40°C
Напряжение Питания:
15В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
