LM5085MYE (TEXAS INSTRUMENTS)

F1689560
нет данных

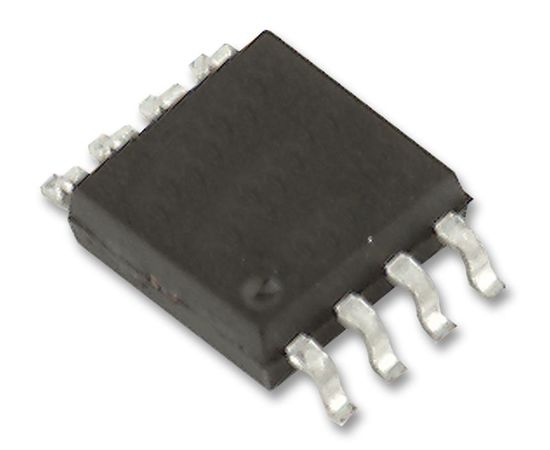

DC/DC контроллер, постоянное время включения, 4.5В до 75В, 1 выход, понижающий, 1МГц, MSOP-8

Документация
Technical Data Sheet EN
  Simulation Model EN

БрендTEXAS INSTRUMENTS НаименованиеLM5085MYE Цена заШтука (Поставляется на разрезной ленте) Страна производстваTaiwan СкладFarnell

DC/DC контроллер, постоянное время включения, 4.5В до 75В, 1 выход, понижающий, 1МГц, MSOP-8

The LM5085MYE is a constant on-time non-synchronous PFET Buck Controller can be used to quickly and easily develop a small, efficient buck regulator for a wide range of applications. This high voltage controller contains a PFET gate driver and a high voltage bias regulator which operates over a wide 4.5 to 75V input range. The constant on-time regulation principle requires no loop compensation, simplifies circuit implementation and results in ultrafast load transient response. The operating frequency remains nearly constant with line and load variations due to the inverse relationship between the input voltage and the on-time. The PFET architecture allows 100% duty cycle operation for a low dropout voltage. Either the RDS(ON) of the PFET or an external sense resistor can be used to sense current for over-current detection.
  • Adjustable current limit using RDS(ON) or a current sense resistor
  • No loop compensation required
  • Ultra-fast transient response
  • Nearly constant operating frequency with line and load variations
  • Precision ±2% Feedback reference
  • Internal soft-start timer
  • Integrated high voltage bias regulator
  • Thermal shutdown

Области применения

Авто, Светодиодное Освещение, Управление Питанием

Количество Выводов:
8вывод(-ов)
Количество Выходов:
1 Выход
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
75В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
4.5В
Рабочий Цикл (%):
100%
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса ИС Контроллера:
MSOP
Тип упаковки:
Разрезная лента
Топология (Общая Схема Соединений):
Понижающий (Понижающий)
Частота Коммутации:
1МГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
