TNY264GN (POWER INTEGRATIONS)
Микросхема оффлайн переключателя AC-DC, встроенный силовой МОП-транзистор, 85-265В AC, 132кГц

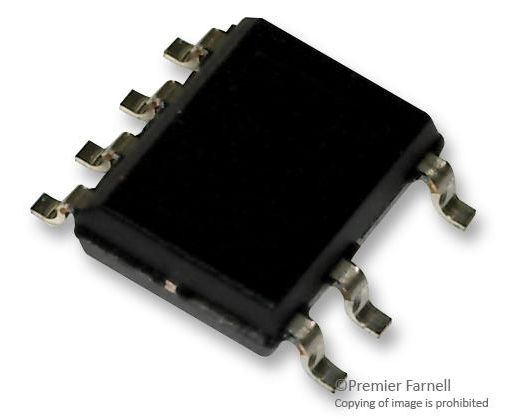

TNY264GN является энергоэффективным. оффлайн переключателем TinySwitch-II, EcoSmart в 8-выводном SMD корпусе. TNY266PN интегрирует силовой МОП-транзистор 700В, кварцевый генератор, высоковольтный импульсный источник питания, схему ограничения тока и теплового отключения в одном монолитном устройстве. Питание для запуска и рабочего режима подается через вывод DRAIN, устраняя необходимость наличия обмотки смещения и дополнительных схем. Устройство TinySwitch-II так же включает в себя функции автоматического перезапуска, обнаружения недостаточного напряжения и дрожания частоты. Инновационная конструкция сводит к минимуму звуковые частотные составляющие в простой схеме управления Вкл./Выкл., что практически устраняет слышимый шум, который присутствует при работе стандартных трансформаторов. Полностью интегрированная схема автоматического перезапуска ограничивает выходную мощность при наличии ошибок типа короткого замыкания или открытого контура. TNY264GN соответствует CEC, Energy Star и E
- Выходная мощность 9Вт при 230В AC и 6Вт при 85-265В AC в корпусе открытого типа
- Выходная мощность 5.5Вт при 230В AC и 4Вт при 85-265В AC в закрытом адаптере без вентиляции
- Максимальный коэффициентом заполнения 65%
- Встроенный схемы устраняют слышимый шум, который присутствует при работе лакированного трансформатора
- Частота 132кГц снижает размеры трансформатора, используются сердечники EF12.6 или EE13 для уменьшения размеров и стоимости
- Очень строгие допуски для незначительное изменение температуры упрощает конструкцию и стоимость
- Затратоэффективная замена для громостких стабилизаторов
- Простая конструкция практически устраняет необходимость в ремонте при производстве
- Встроенные функции ограничения тока и тепловой защиты повышают безопасность
- Диапазон рабочей температуры перехода от -40°C до 150°C
Области применения
Управление Питанием, Потребительская Электроника, Переносные Устройства
Класс Мощности:
9Вт
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
Серия TinySwitch-II
Максимальная Рабочая Температура:
150°C
Максимальное Входное Напряжение AC:
265В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение AC:
85В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Преобразователя AC / DC:
SMD
Топология (Общая Схема Соединений):
Обратноходовой
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
