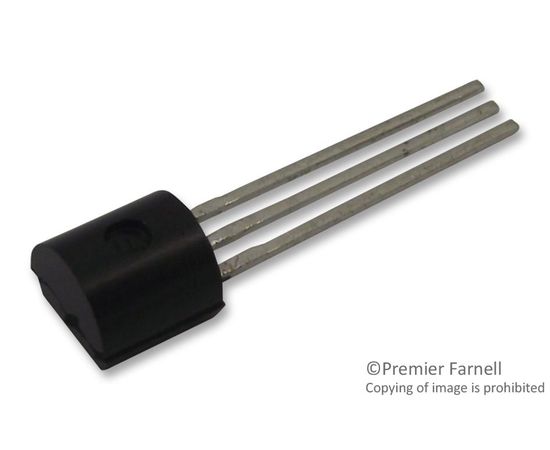

AD22100STZ (ANALOG DEVICES)

F1438413
нет данных

Датчик температуры (ИС), Напряжение, ± 1°C, -50 °C, +150 °C, TO-92, 3 вывод(-ов)

Документация
Technical Data Sheet EN
CAD CadSoft_EAGLE EN

БрендANALOG DEVICES НаименованиеAD22100STZ Цена заШтука Страна производстваUnited States СкладFarnell

Датчик температуры (ИС), Напряжение, ± 1°C, -50 °C, +150 °C, TO-92, 3 вывод(-ов)

Монолитный датчика температуры серии AD22100 со встроенным формированием сигнала. Формирование сигнала устраняет необходимость схем подгонки, буферизации или линеаризации, что значительно упрощает дизайн системы. Выходное напряжение пропорционально температуре x напряжение питания. Размах выходного напряжения от 0.25В при -50 до +4.75В при +150°C с одним источником питания 5В.
  • Размах температуры 200°C
  • Точность полной шкалы более 2%
  • Линейность полной шкалы более 1%
  • Температурный коэффициент 22.5мВ/°C
  • Выходное значение пропорционально температуре х V+
  • Однополярный источник питания
  • Защита от обратной полярности
  • Минимальный самонагрев
  • Высокий уровень, низкоимпедансный выход

Области применения

Считывание и Контрольно-измерительная Аппаратура, Автоматизация и Управление Процессами, Промышленное, Авто

Диапазон Точности Измерения:
± 1°C
Количество Выводов:
3вывод(-ов)
Линейка Продукции:
AD22100 Series
Максимальная Измеряемая Температура:
+150°C
Максимальное Напряжение Питания:
6.5В
Минимальная Измеряемая Температура:
-50°C
Минимальное Напряжение Питания:
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Датчика:
TO-92
Тип Выхода Микросхемы:
Напряжение
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
