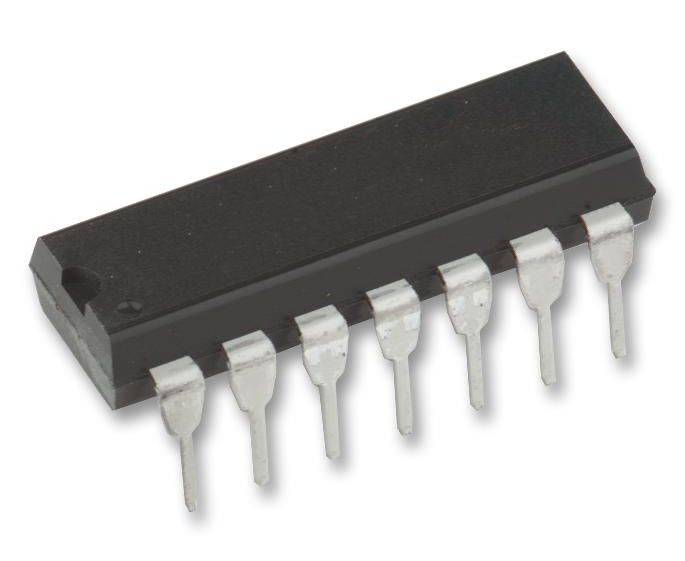

PIC16C505-04/P (MICROCHIP)

F9759077
нет данных

8 Bit MCU, программируемый один раз, PIC16 Family PIC16C5x Series Microcontrollers, 4 МГц, 1.5 КБ

Документация
Technical Data Sheet EN
CAD CadSoft_EAGLE EN
Product Change Notice EN

БрендMICROCHIP НаименованиеPIC16C505-04/P Цена заШтука Страна производстваUnited States СкладFarnell

8 Bit MCU, программируемый один раз, PIC16 Family PIC16C5x Series Microcontrollers, 4 МГц, 1.5 КБ

The PIC16C505-04/P is a PIC16 family 8-bit powerful (200 nanosecond instruction execution) yet easy-to-program CMOS one time programmable (OTP) based Microcontroller packs powerful PIC®(RISC) architecture. This product utilize a 12-bit program word and provide the right amount of features including 1.5kB of addressable program memory size, 72bytes of data memory size and 11 general-purpose I/O pins. This device operates at a maximum frequency of 4MHz with wide operating voltage of 2.5 to 5.5V.
  • Simple 33 (12-bit wide) instruction set
  • 2 level hardware stack
  • In-circuit serial programming (ICSP™)
  • Power-on reset (POR)
  • Device reset timer (DRT)
  • Watchdog timer (WDT)
  • Programmable code protection
  • Internal weak pull-ups on I/O pins
  • Wake-up from Sleep on pin change
  • Power-saving sleep mode
  • One 8-bit timer

Области применения

Промышленное, Авто, Потребительская Электроника, Привод Двигателя и Управление, Освещение, Медицинское, Охрана

Количество I/O:
12I/O
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
PIC16 Family PIC16C5x Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
Размер Памяти:
1.5КБ
Размер Памяти RAM:
72Байт
Семейство Микроконтроллера:
PIC16
Серия Микроконтроллера:
PIC16C5x
Скорость ЦПУ:
4МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микроконтроллера:
DIP
Тип Встроенного Интерфейса:
-
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
