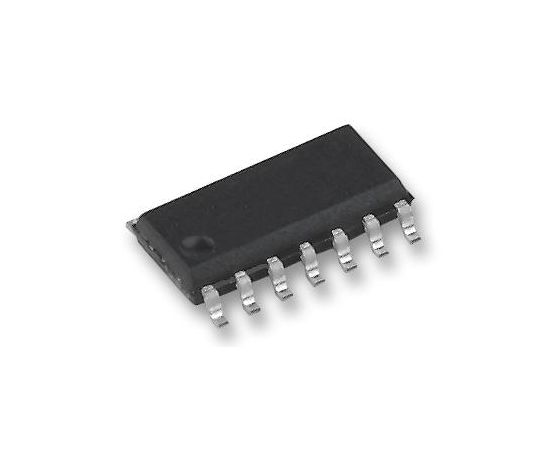

MC14584BDG (ON SEMICONDUCTOR)
Инвертор, триггер Шмитта, MC14584, 1 вход, 8.8мА, 3В - 18В, SOIC-14
The MC14584BDG is a Hex Schmitt-trigger and it is constructed with MOS P-channel and N-channel enhancement mode devices in a single monolithic structure. This device find primary use where low power dissipation and/or high noise immunity is desired. The MC14584B may be used in place of the MC14069UB Hex inverter for enhanced noise immunity to "square up" slowly changing waveforms.
- Capable of driving two low-power TTL loads or one low-power schottky TTL load
- Double diode protection on all inputs
- Can be used to replace MC14069UB
Области применения
Промышленное
Базовый Номер / Семейство Логики:
MC14584
Базовый Номер Микросхемы Логики:
4584
Количество Входов:
1
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
MC145
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SOIC
Тип Логики:
Инвертирующий Триггер Шмидта
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
8.8мА
