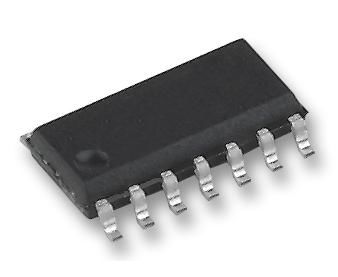

HEF4013BT (NEXPERIA)

HEF4013BT является двойным триггером типа D с независимым входом (SD), входом (CD), тактовым входом (CP) и выходами (Q, Q). Данные принимаются, когда CP находится на низком уровне и передается на выход по положительному фронту тактового сигнала. Асинхронные входы CD и SD с активным высоким уровнем являются независимыми и обладают приоритетом на входами D или CP. Выходы обладают буферами для лучшей производительности системы. Действие триггера Шмитта синхронизирующего сигнала делает схему более устойчивой к медленному времени нарастания и спада. Работает в рекомендуемом диапазоне питания от 3В до 15В с согласованием с VSS (обычно заземление). Неиспользуемые входы должны быть подключены к VDD, VSS или другому входу.
