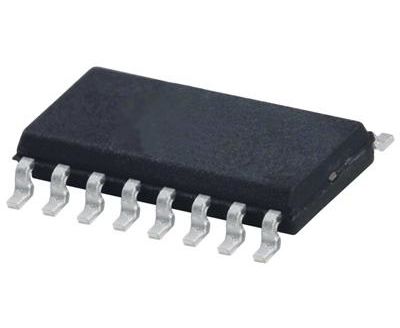

SN74LS47D (TEXAS INSTRUMENTS)

F1739828
нет данных

Двоично-десятичный код в 7-сегментный декодер/драйвер, семейство LS, 7 выходов, 3.2мА, 4.75В - 5.25В

Документация
Technical Data Sheet EN
Product Change Notice EN

БрендTEXAS INSTRUMENTS НаименованиеSN74LS47D Цена заШтука Страна производстваMexico СкладFarnell

Двоично-десятичный код в 7-сегментный декодер/драйвер, семейство LS, 7 выходов, 3.2мА, 4.75В - 5.25В

The SN74LS47D is a BCD-to-seven-segment Decoder or Driver feature active-low outputs designed for driving, common-anode LEDs or incandescent indicators directly. The LS47 circuit incorporate automatic leading and/or trailing-edge zero-blanking control (RBI and RBO). Lamp test (LT) of these types may be performed at any time when the BI/RBO node is at a high level. It contain an overriding blanking input (BI), which can be used to control the lamp intensity by pulsing or to inhibit the outputs. Inputs and outputs are entirely compatible for use with TTL logic outputs.
  • Open-collector outputs drive indicators directly
  • Lamp-test provision
  • Leading or trailing zero suppression
  • Lamp intensity modulation capability

Области применения

Промышленное, Связь и Сеть

Базовый Номер / Семейство Логики:
74LS47
Базовый Номер Микросхемы Логики:
7447
Количество Выводов:
16вывод(-ов)
Количество Выходов:
7выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
70°C
Максимальное Напряжение Питания:
5.25В
Минимальная Рабочая Температура:
0°C
Минимальное Напряжение Питания:
4.75В
Семейство Логической Микросхемы:
74LS
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SOIC
Тип Логики:
Двоичный в 7-сегментный Декодер / Драйвер
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
