ADG2188BCPZ-REEL7 (ANALOG DEVICES)
Матричный коммутатор, аналоговый, 8x8 массив, I2C, КМОП, ±5В или +12В питание, LFCSP-32
The ADG2188BCPZ-REEL7 is an analog Crosspoint Switch with an array size of 8 x 8. The switch array is arranged so that there are eight columns by eight rows, for a total of 64 switch channels. The array is bidirectional and the rows and columns can be configured as either inputs or outputs. Each of the 64 switches can be addressed and configured through the I2C-compatible interface. Standard, full speed and high speed (3.4MHz) I2C interfaces are supported. Any simultaneous switch combination is allowed. An additional feature of the ADG2188 is that switches can be updated simultaneously, using the LDSW command. In addition, a RESET option allows all of the switch channels to be reset/off.
- Double-buffered input logic
- Simultaneous update of multiple switches
- <20µA Low quiescent current
Области применения
Авто, Радиочастотная Связь, Связь и Сеть, Беспроводное
Интерфейс Контроля:
I2C
Количество Выводов:
32вывод(-ов)
Конфигурация Вход / Выход:
-
Корпус Цифровой ИС:

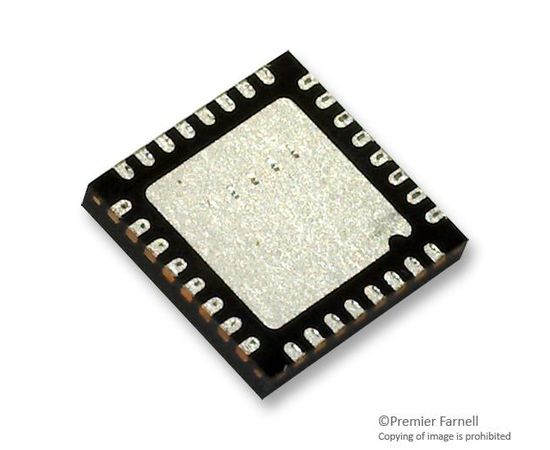

LFCSP
Линейка Продукции:
ADG2188 Series
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
12В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
-
Соответствует Фталатам RoHS:
Да
Тип Узла Переключения:
Аналоговый
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
