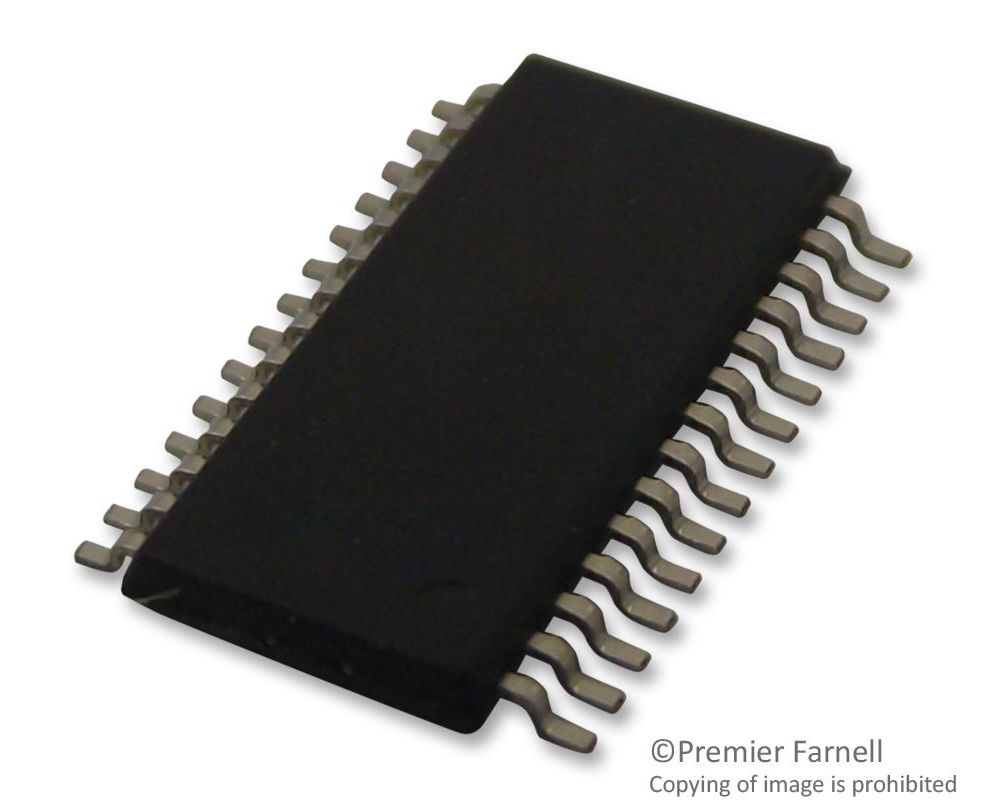

MCP23S17-E/SS (MICROCHIP)

MCP23S17-E/SS является 16-битным расширителем I/O, который обеспечивает расширение I/O для I2C шин или SPI приложений. Эти два устройства отличаются только последовательным интерфейсом. Устройство состоит из нескольких 8-битных регистров настройки для входа, выхода и выбора полярности. Мастер системы (system master) может активировать I/O в качестве входов или выходов путем записи конфигурационных битов (IODIRA/B). Данные для каждого I/O находятся в соответствующем регистре. Полярность регистра Port Input может быть инвертирована с регистром Polarity Inversion. Все регистры могут быть считаны через System Master. Функциональность 16-битного порта I/O состоит из двух 8-битных портов (PORTA и PORTB). Он может быть настроен для работы в режимах 16 бит или 8 бит через IOCON.BANK.
