MAX232IN (TEXAS INSTRUMENTS)

F1648737
нет данных

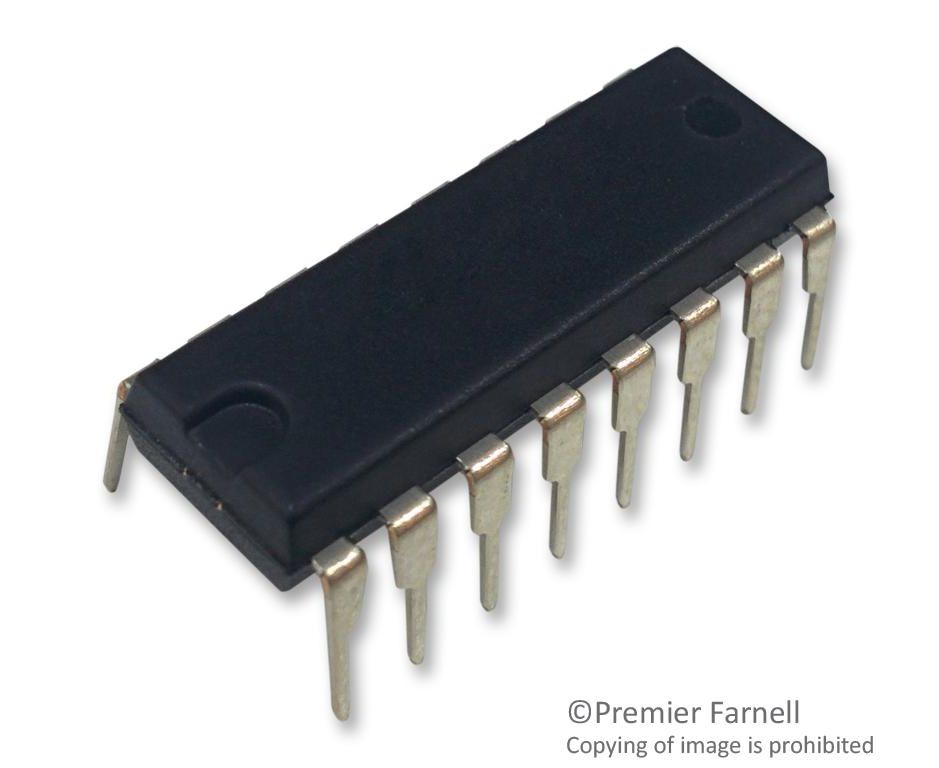

Приемопередатчик RS232, 2 драйвера, 4.5В-5.5В, DIP-16

Документация
Technical Data Sheet EN
Product Change Notice EN
CAD CadSoft_EAGLE EN

БрендTEXAS INSTRUMENTS НаименованиеMAX232IN Цена заШтука Страна производстваMexico СкладFarnell

Приемопередатчик RS232, 2 драйвера, 4.5В-5.5В, DIP-16

The MAX232 device is a dual driver/receiver that includes a capacitive voltage generator to supply TIA/EIA-232-232-F voltage levels from a single 5-V supply. Each receiver converts TIA/EIA-232-F inputs to 5-V TTL/CMOS levels. These receivers have a typical threshold of 1.3 V, a typical hysteresis of 0.5 V, and can accept ±30-V inputs. Each driver converts TTL/CMOS input levels into TIA/EIA-232-F levels. The driver, receiver, and voltage-generator functions are available as cells in the Texas Instruments LinASIC library.
  • Operates from a single 5V power supply with 1.0uF charge-pump capacitors
  • Two drivers and two receivers in each module
  • ESD Protection Exceeds JESD 22
  • Low supply current

Области применения

Управление Питанием, Связь и Сеть

Количество Выводов:
16вывод(-ов)
Количество Приводов:
2драйвер(-ов)
Количество Приемников:
2Receivers
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
4.5В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
DIP
Тип Интерфейса ИС:
RS232
Тип Устройства:
RS232 Приемопередатчик
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
