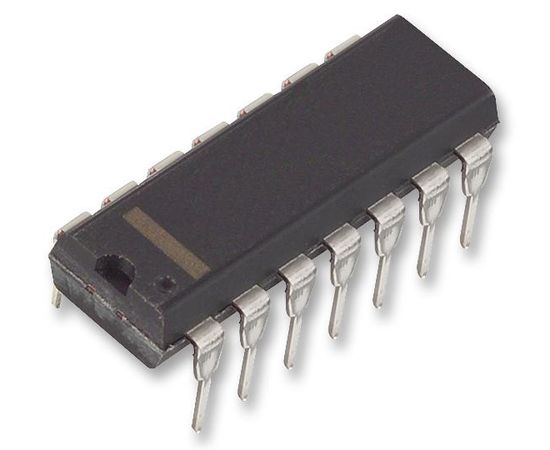

MAX1489EEPD+ (MAXIM INTEGRATED PRODUCTS)
Линейный приемник RS232, 4.5В-5.5В питание, DIP-14
The MAX1489EEPD+ is a ±15KV ESD-protected, quad, low power RS232 line receiver in 14 pin DIP package. The line receiver is designed for EIA/TIA-232, EIA/TIA-562 and CCITT V.28 communications in harsh environments. Each receiver input is protected against ±15KV electrostatic discharge (ESD) shocks. The inputs have a ±25V range and feature hysteresis and time-domain filtering. This device is used for interfacing data terminal equipment (DTE) with data circuit terminating equipment (DCE), modems and PC motherboards.
- Supply voltage range is 4.5V to 5.5V
- Operating temperature range from -40°C to 85°C
- Data rate of 120Kbps
- Typical supply current is 350µA
- Pin compatible with MC1489, MC14C89, SN75189, SN75C189, DS1489 and DS14C89
- Latchup free during an ESD Event
- Stable input thresholds
- TTL and CMOS compatible outputs
Области применения
Связь и Сеть, Переносные Устройства
Количество Выводов:
14вывод(-ов)
Количество Приемников:
4Receivers
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
4.5В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
DIP
Тип Интерфейса ИС:
RS232
Тип Устройства:
Приемник
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
