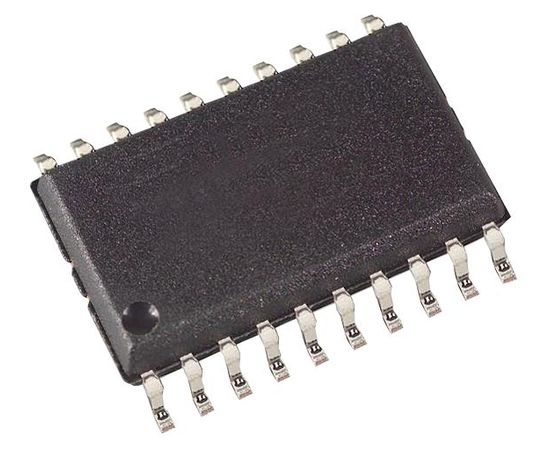

MAX3160EAP+T (MAXIM INTEGRATED PRODUCTS)

F2512014
нет данных

Приемопередатчик RS232, RS422, RS485, 3В-5.5В питание, 2 драйвера, SSOP-20

Документация
Technical Data Sheet EN
Enhanced Product Overview EN
Application Note EN

БрендMAXIM INTEGRATED PRODUCTS НаименованиеMAX3160EAP+T Цена заШтука (Поставляется на разрезной ленте) Страна производстваUnited States СкладFarnell

Приемопередатчик RS232, RS422, RS485, 3В-5.5В питание, 2 драйвера, SSOP-20

The MAX3160EAP+T is a +3V to +5.5V, 1µA, RS232/RS485/422 multiprotocol transceiver in 20 pin SSOP package. It is pin programmable as 2transmitter/2receiver RS232 interface or a single (half/full duplex) RS485/422 transceiver. This device includes low-dropout transmitter output stage and an onboard dual charge pump to allow RS232 and RS485/422 performance from a +3V to +5.5V supply. It also features pin-selectable transmitter slew rates for both RS232 and RS485/422 modes. Slew-rate limiting minimizes EMI and reduces reflections caused by improperly terminated cables allowing error-free data transmission up to 250Kbps. Disabling slew-rate limiting allows device to transmit data rate up to 10Mbps in RS485/RS422 mode and 1Mbps in RS232 mode. This circuit configuration is ideal for the design of RS232 to RS485 converters, multiprotocol buses or any application that requires both RS232 and RS485 transceivers.
  • Supply voltage range is 3V to 5.5V
  • Operating temperature range from -40°C to 85°C
  • Integrated protection increases robustness
  • Transmitters and receivers protected against wiring faults
  • True fail-safe receiver prevents false transition on receiver input short or open
  • Short-circuit protection over the entire common mode voltage range
  • Thermal protection from excessive power dissipation
  • Integrated charge-pump circuitry saves board space
  • Shutdown supply current of 1µA saves power
  • Eliminates the need for a bipolar ±12V supply and enables single supply operation

Области применения

Связь и Сеть, Промышленное

Количество Выводов:
20вывод(-ов)
Количество Приводов:
2драйвер(-ов)
Количество Приемников:
2Receivers
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SSOP
Тип Интерфейса ИС:
RS232, RS422, RS485
Тип упаковки:
Разрезная лента
Тип Устройства:
Приемопередатчик
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
