MAX3480EAEPI+ (MAXIM INTEGRATED PRODUCTS)

F2798994
нет данных

Приемопередатчик, изолированный, RS422, RS485, RS422/RS485, 1 драйвер, 1 приемник, 3В до 3.6В

Документация
Technical Data Sheet EN

БрендMAXIM INTEGRATED PRODUCTS НаименованиеMAX3480EAEPI+ Цена заШтука Страна производстваTaiwan СкладFarnell

Приемопередатчик, изолированный, RS422, RS485, RS422/RS485, 1 драйвер, 1 приемник, 3В до 3.6В

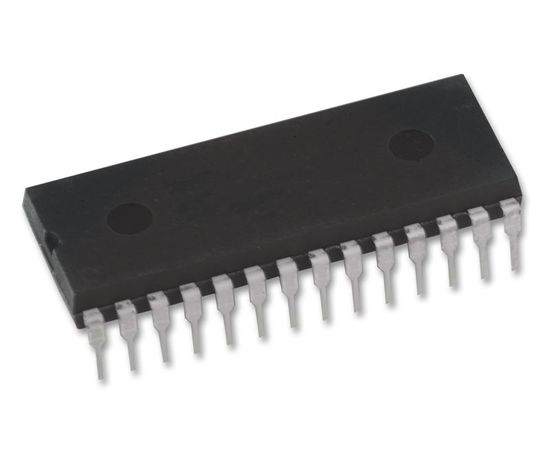

The MAX3480EAEPI+ from Maxim Integrated Products is a complete, isolated, 3.3V RS485/RS422 data interface in 28 pin DIP package. It is an electrically isolated RS485/RS422 data communications interfaces. A single +3.3V supply on the logic side powers both sides of the interface. The MAX3480EA's driver slew rate is not limited, allowing transmission rates up to 2.5Mbps. Drivers are short-circuit current limited and are protected against excessive power dissipation by thermal shutdown circuitry that places the driver outputs into a high-impedance state. The receiver input has a fail-safe feature that a logic-high output if the input is open circuit. It is an isolated RS485/RS422 data interface, transceivers for EMI-sensitive applications, industrial-control local area networks, automatic test equipment, HVAC/building control networks and telecom.
  • Supply voltage range is 3V to 3.6V
  • Operating temperature range from -40°C to + 85°C
  • High speed, isolated, 2.5Mbps RS485 interface
  • Up to 128 transceivers on bus
  • Current limiting and thermal shutdown for driver overload protection
  • Isolated data interface to 1260VRMS (1min) or 1520VRMS (1s)
  • ±15KV ESD protection for I/O pins

Области применения

Связь и Сеть, ОВКВ, Промышленное

Количество Выводов:
28вывод(-ов)
Количество Приводов:
1драйвер(-ов)
Количество Приемников:
1Receivers
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
DIP
Тип Интерфейса ИС:
RS422, RS485
Тип Устройства:
RS422 / RS485 Приемопередатчик
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
