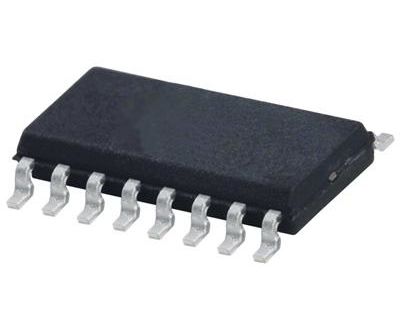

ADM2682EBRIZ (ANALOG DEVICES)

F2008783
нет данных

Приемопередатчик, изолированный, RS422, RS485, 1 драйвер, 1 приемник, 3В до 5.5В, SOIC-16

Документация
Technical Data Sheet EN
CAD CadSoft_EAGLE EN
Product Change Notice EN

БрендANALOG DEVICES НаименованиеADM2682EBRIZ Цена заШтука Страна производстваTaiwan СкладFarnell

Приемопередатчик, изолированный, RS422, RS485, 1 драйвер, 1 приемник, 3В до 5.5В, SOIC-16

ADM2682EBRIZ является приемопередатчиком с изоляцией питания и сигналов. Он обладает защитой от ЭСР ±15кВ и отлично подходит для высокоскоростной связи на многоточечных линиях передачи. Он включает в себя изолированный DC-DC источник питания 5кВ СКЗ, благодаря которому отсутствует необходимость наличия внешнего блока изоляции DC-DC. Он предназначен для сбалансированных линий передач и соответствует стандартам ANSI/TIA/EIA-485-A-98 и ISO 8482:1987(E). Устройство интегрирует технологию iCoupler® для возможности объединения 3-канального изолятора, драйвера дифференциальной линии на 3 состояния, приемника дифференциальной линии и DC-DC преобразователи isoPower™ в одном корпусе. Устройство работает от одного напряжения питания 5В или 3.3Ви представляет собой полностью интегрированное решение RS-485 с изоляцией питания и сигналов. Драйвер обладает разрешающим сигналом с активным высоким уровнем.
  • Изолированный приемопередатчик RS-485/RS-422 5кВ СКЗ, обладает полудуплексной или полнодуплексной конфигурацией
  • Интегрированный, изолированный DC-DC преобразователь IsoPower™
  • Защита от ЭСР ±15кВ на I/O выводах RS-485
  • Соответствует ANSI/TIA/EIA-485-A-98 и ISO 8482:1987(E)
  • Скорость передачи данных 16Мб/с
  • Возможность подключения к шине до 256 узлов
  • Отказоустойчивые входы приемника, короткое замыкание и незамкнутая цепь
  • Высокий уровень стойкости к синфазным переходным процессам 25кВ/мкс

Области применения

Обработка Сигнала, Промышленное, Связь и Сеть

Предупреждения

Устройство чувствительно к ЭСР. При работе с данным устройством необходимо принять надлежащие меры предосторожности. Устройство обладает запатентованной защитой, но при воздействии высокого ЭСР присутствует риск повреждения устройств.
Количество Выводов:
16вывод(-ов)
Количество Приводов:
1драйвер(-ов)
Количество Приемников:
1Receivers
Линейка Продукции:
ADM2682E Series
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SOIC
Тип Интерфейса ИС:
RS422, RS485
Тип Устройства:
Приемопередатчик
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
