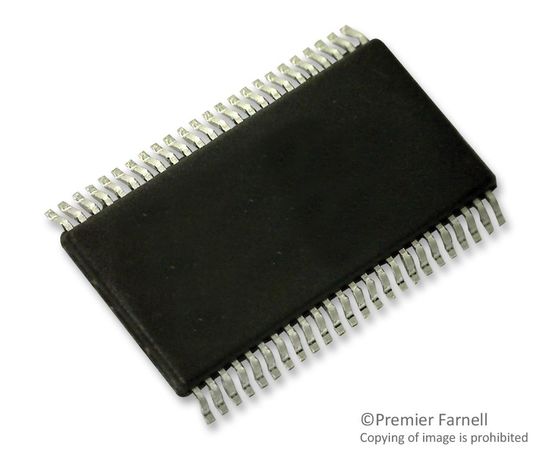

PCF8562TT/2,118 (NXP)

F2400461
нет данных

Драйвер дисплея, ЖКД 4 знака, 32 сегмента, 1.8В до 5.5В питание, I2C интерфейс, TSSOP-48

Документация
Technical Data Sheet EN

БрендNXP НаименованиеPCF8562TT/2,118 Цена заШтука (Поставляется на разрезной ленте) Страна производстваMalaysia СкладFarnell

Драйвер дисплея, ЖКД 4 знака, 32 сегмента, 1.8В до 5.5В питание, I2C интерфейс, TSSOP-48

The PCF8562TT/2,118 is an universal LCD Driver for low multiplex rates. It generates the drive signals for any static or multiplexed LCD containing up to four backplanes and up to 32 segments. The PCF8562 is compatible with most microcontrollers and communicates via the two-line bi-directional I?C-bus. Communication overheads are minimized by a display RAM with auto-incremented addressing, by hardware sub addressing and by display memory switching (static and duplex drive modes).
  • Single chip LCD controller and driver
  • Internal LCD bias generation with voltage-follower buffers
  • 32 x 4-bit RAM for display data storage
  • Auto-incremented display data loading across device sub address boundaries
  • Display memory bank switching in static and duplex drive modes
  • Versatile blinking modes
  • Low power consumption

Области применения

Визуализация, Видео и Зрение

Количество Выводов:
48вывод(-ов)
Количество Сегментов:
32
Количество Цифр:
4
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.8В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Привода:
TSSOP
Тип Интерфейса:
I2C
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
