MAX1488EEPD+ (MAXIM INTEGRATED PRODUCTS)

F2516957
нет данных

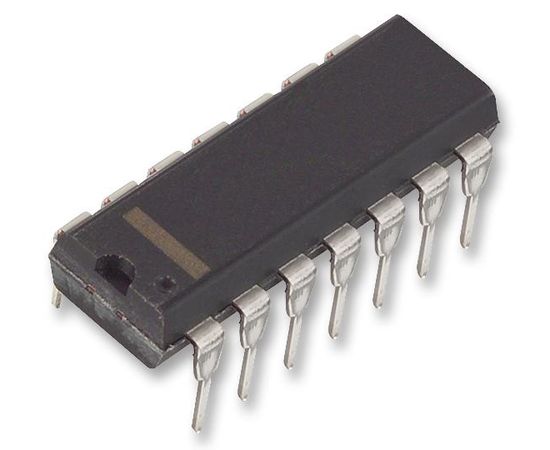

Линейный драйвер RS232, 4.5В-13.2В питание, 4 драйвера, DIP-14

Документация
Technical Data Sheet EN
Application Note EN

БрендMAXIM INTEGRATED PRODUCTS НаименованиеMAX1488EEPD+ Цена заШтука Страна производстваUnited States СкладFarnell

Линейный драйвер RS232, 4.5В-13.2В питание, 4 драйвера, DIP-14

The MAX1488EEPD+ is a ±15KV ESD-protected, quad, low power RS232 line driver in 14 pin DIP package. This line driver is designed for EIA/TIA-232, EIA/TIA-562 and CCITT V.28 communications in harsh environments. Each transmitter output is protected against ±15kV electrostatic discharge (ESD) shocks. The inputs are TTL and CMOS compatible with minimal loading. The outputs feature internally controlled slew-rate limiting and current limiting and it has 120Kbps data rate. Power supply current is less than 180µA over a ±4.5V to ±13.2V supply voltage range. It is used in PC motherboards, modems, interface data terminal equipment (DTE) with data circuit terminating equipment (DCE), equipment meeting IEC1000-4-2 (formerly IEC801-2) or ±15kV ESD protection.
  • Supply voltage range is 4.5V to 13.2V
  • Operating temperature range from -40°C to 85°C
  • Latchup free, even during an ESD event
  • Low 85µA supply current from IEE or ICC
  • No external capacitors required for slew-rate limiting
  • Pin compatible with MC1488, MC14C88, SN75188, SN75C188, DS1488 and DS14C88
  • Maximum output slew rate is 30V/µs

Области применения

Связь и Сеть

Количество Выводов:
14вывод(-ов)
Количество Приводов:
4драйвер(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
13.2В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
4.5В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
DIP
Тип Интерфейса ИС:
RS232
Тип Устройства:
Драйвер Линии
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
