MAX5479EUD+ (MAXIM INTEGRATED PRODUCTS)
Энергонезависимый цифровой потенциометр, 100 кОм, Двойной, I2C, Линейный, ± 25%, 2.7 В

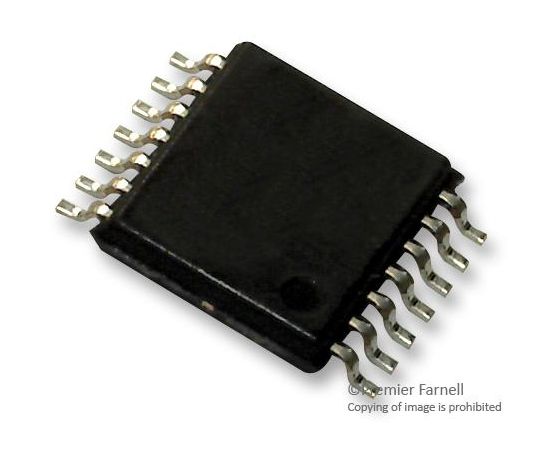

The MAX5479EUD+ is a dual non-volatile linear taper digital potentiometer in 14 pin TSSOP package. This device combines two independently controlled 256 position potentiometers and the device control is achieved through I?C interface. The low temperature coefficient makes the device ideal for applications requiring a low temperature coefficient variable resistor such as low drift, programmable gain amplifier circuit configurations.
- Supply voltage range is 2.7V to 5.25V
- Operating temperature range from -40°C to 85°C
- Power-on recall of wiper position from non-volatile memory
- EEPROM write protection
- Ratiometric temperature coefficient of 10ppm/°C
- Static supply current of 1µA
- Data rate of 400Kbps
- Three address inputs allows eight unique address combinations
- End to end resistance is 100Kohm at ±25% tolerance and temperature coefficient is 70ppm/°C
- ±0.5 LSB differential nonlinearity (DNL), ±1 LSB integral nonlinearity (INL) in voltage divider mode
Области применения
Обработка Сигнала
Допуск Сопротивления:
± 25%
Интерфейс Контроля:
I2C
Количество Выводов:
14вывод(-ов)
Количество Потенциометров:
Двойной
Количество Шагов:
256
Линейка Продукции:
Dual 256-Tap Non-Volatile Digital Pots
Линейность Дорожки:
Линейный
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.25В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
2.7В
Полное Сопротивление:
100кОм
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Потенциометра:
TSSOP
Температурный Коэффициент:
70млн??/°C
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
