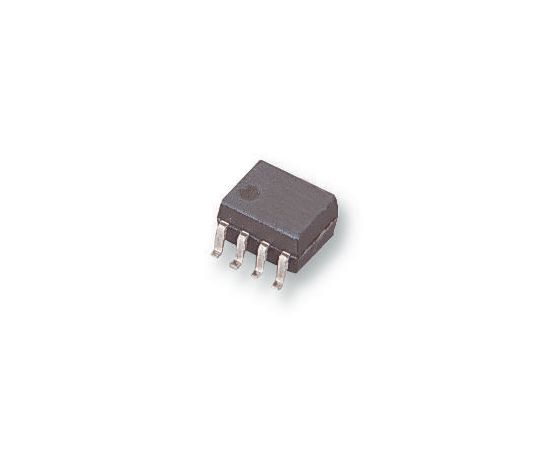

HCPL-0500-000E (BROADCOM LIMITED)
Оптопара, с транзистором на выходе, 1 канал, SOIC, 8 вывод(-ов), 25 мА, 3.75 кВ, 7 %
The HCPL-0500-000E is a 1-channel high-speed Diode-Transistor Optocoupler uses an insulating layer between a LED and an integrated photo-detector to provide electrical insulation between input and output. Separate connections for the photodiode bias and output-transistor collector increase the speed up to a hundred times that of a conventional phototransistor coupler by reducing the base-collector capacitance. It is for use in TTL/CMOS, TTL/LSTTL or wide bandwidth analogue applications.
- 1Mbps High speed
- TTL compatible
- Open-collector output
- Guaranteed performance from 0 to 70°C temperature range
Области применения
Обработка Сигнала, Привод Двигателя и Управление, Считывание и Контрольно-измерительная Аппаратура, Управление Питанием
Предупреждения
It is advised that normal static precautions be taken in handling and assembly of this component to prevent damage and/or degradation which may be induced by ESD.
Количество Выводов:
8вывод(-ов)
Количество Каналов:
1 канал
Линейка Продукции:
-
Максимальный Прямой Ток:
25мА
Мин. CTR:
7%
Напряжение Изоляции:
3.75кВ
Напряжение Коллектор-Эмиттер:
20В
Стиль Корпуса Оптопары:
SOIC
SVHC (Особо Опасные Вещества):
No SVHC (12-Jan-2017)
RoHS статус:
Да
