BQ76PL536EVM-3 (TEXAS INSTRUMENTS)

F1903392
нет данных

Оценочная плата, устройство мониторинга литий-ионных батарей BQ76PL536A/BQ76PL536A-Q1

Документация
Technical Data Sheet EN
  element14 Technical Page (147.75KB) EN

БрендTEXAS INSTRUMENTS НаименованиеBQ76PL536EVM-3 Цена заШтука Страна производстваUnited States СкладFarnell

Оценочная плата, устройство мониторинга литий-ионных батарей BQ76PL536A/BQ76PL536A-Q1

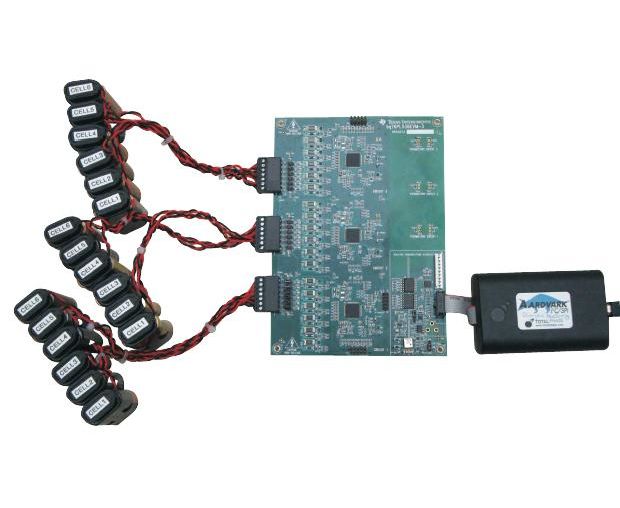

BQ76PL536EVM-3 является оценочным модулем для устройства BQ76PL536. Это составное устройство защиты батарей и AFE, которое включает в себя прецизионный АЦП, независимую защиту напряжения и температуры батареи, балансировку ячеек и прецизионный 5В стабилизатор напряжения. Устройство bq76PL536 интегрирует системы преобразования напряжения и прецизионные АЦП для измерения напряжения ячеек батареи с высокой точностью и скоростью. Оно так же обеспечивает полную защиту от перенапряжения, недостаточного напряжения и перегрева. При превышении пороговых значений, устройство bq76PL536 активирует вывод FAULT. Для настройки или активации функций защиты внешние компоненты не требуются. Программируемые пороговые значения защиты и время задержки обнаружения хранятся в памяти ECC OTP EPROM, что повышает гибкость и надежность системы управления батареей.
  • Поддержка от 3 до 6 батарей
  • Горячего включения
  • Высокоскоростной SPI для связи
  • Стекируемый вертикальный интерфейс
  • Между ИС изоляционные компоненты не требуются
  • Высокоточный АЦП

Области применения

Авто, Управление Питанием

Содержание

Плата EVM, переходник Aardvark USB - SPI и разъемы

Предупреждения

Перед подключением адаптера в первый раз нужно установить драйверы Aardvark
Линейка Продукции:
-
Номер Ядра Чипа:
-
Подтип Приложения:
Зарядное Устройство Литий-ионной Батареи
Производитель Чипа:
Texas Instruments
Содержимое Комплекта:
Плата оценочного модуля, переходник USB-SPI, разъемы, USB кабель, ПО, документация
Тип Приложения Набора:
Управление Питанием - Батарея
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Нет
