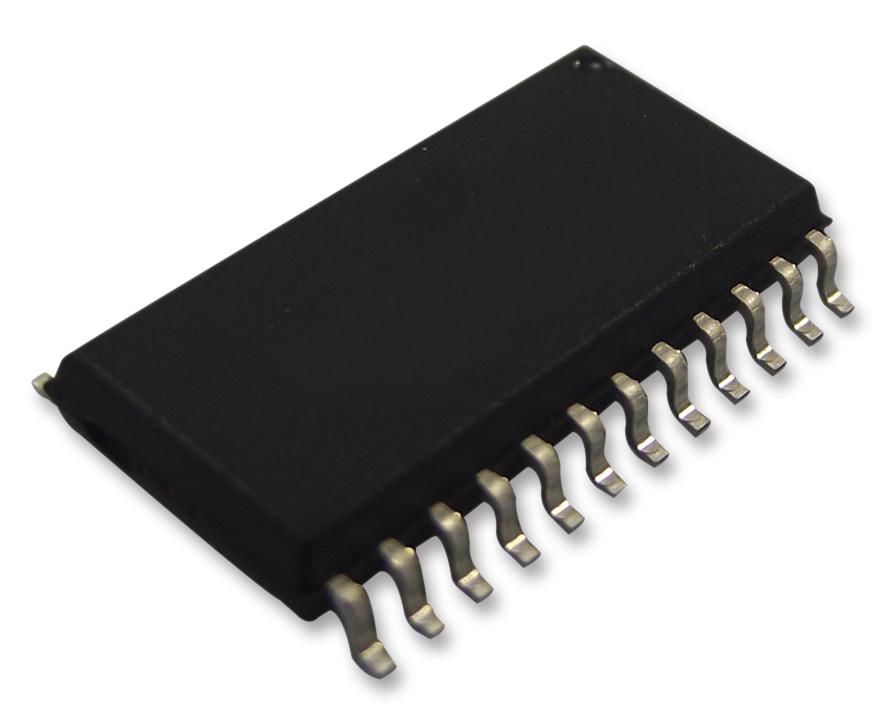

STP16CPC26MTR (STMICROELECTRONICS)
Драйвер светодиода, 16 выходов, постоянный ток, 3В-5.5В (Vin), 30МГц, 20В/90мА, SOIC-24
The STP16CPC26MTR is a 16-bit monolithic low-voltage constant current LED Sink Driver. The device contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. In the output stage 16 regulated current generators provide 5 to 90mA constant current to drive LEDs. The current is externally adjusted through a resistor and the LED brightness can be adjusted from 0 to 100% via OE pin. This guarantees a 20V driving capability, allowing users to connect more LEDs in series to each current source.
- 16 Constant current output channels
- Adjustable output current through external resistor
- ±1% Typical current accuracy bit to bit
- Thermal shutdown for over-temperature protection
Области применения
Визуализация, Видео и Зрение
Предупреждения
ESD sensitive device, take proper precaution while handling the device.
Выходное Напряжение:
20В
Количество Выводов:
24вывод(-ов)
Количество Выходов:
16выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
3В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SOIC
Тип упаковки:
Разрезная лента
Топология Устройства:
Постоянный Ток
Частота Коммутации:
30МГц
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
90мА
