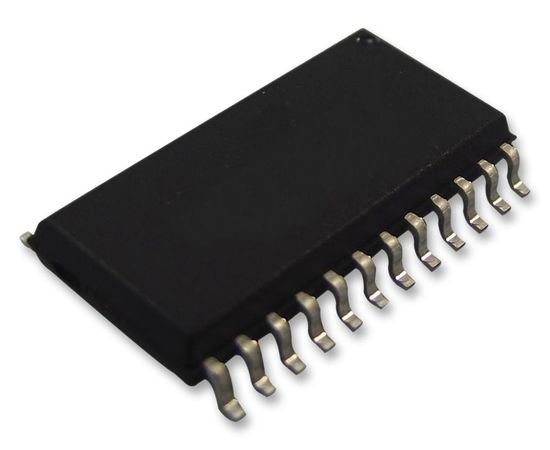

STP16CP05MTR (STMICROELECTRONICS)
Драйвер светодиода, 16 выходов, постоянный ток, 3В-5.5В (Vin), 30МГц, 20В/100мА, SOIC-24
This device is a monolithic, low voltage, low current power 16-bit shift register designed for LED panel displays. The STP16CP05 contains a 16-bit serial-in, parallel-out shift register that feeds a 16-bit, D-type storage register. In the output stage, sixteen regulated current sources provide from 5 mA to 100 mA constant current to drive the LEDs.
- Low voltage power supply
- 16 constant current output channels
- Adjustable output current through external resistor
- Serial data IN/parallel data OUT
- Can be driven by a 3.3 V microcontroller
- Max clock frequency 30 MHz
Примечания
Управление яркостью светодиодов осуществляется с помощью внешнего резистора для регулировки выходного тока
Выходное Напряжение:
20В
Количество Выводов:
24вывод(-ов)
Количество Выходов:
16выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
3В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SOIC
Тип упаковки:
Разрезная лента
Топология Устройства:
Постоянный Ток
Частота Коммутации:
30МГц
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
100мА
